Sheme i presjeci sustava

Pogledajte što se nalazi iza završne ploče: Knauf pregradni zidovi, protupožarni stropovi, zidne obloge i potkrovlja. Izvorni prikazi s objašnjenjima.

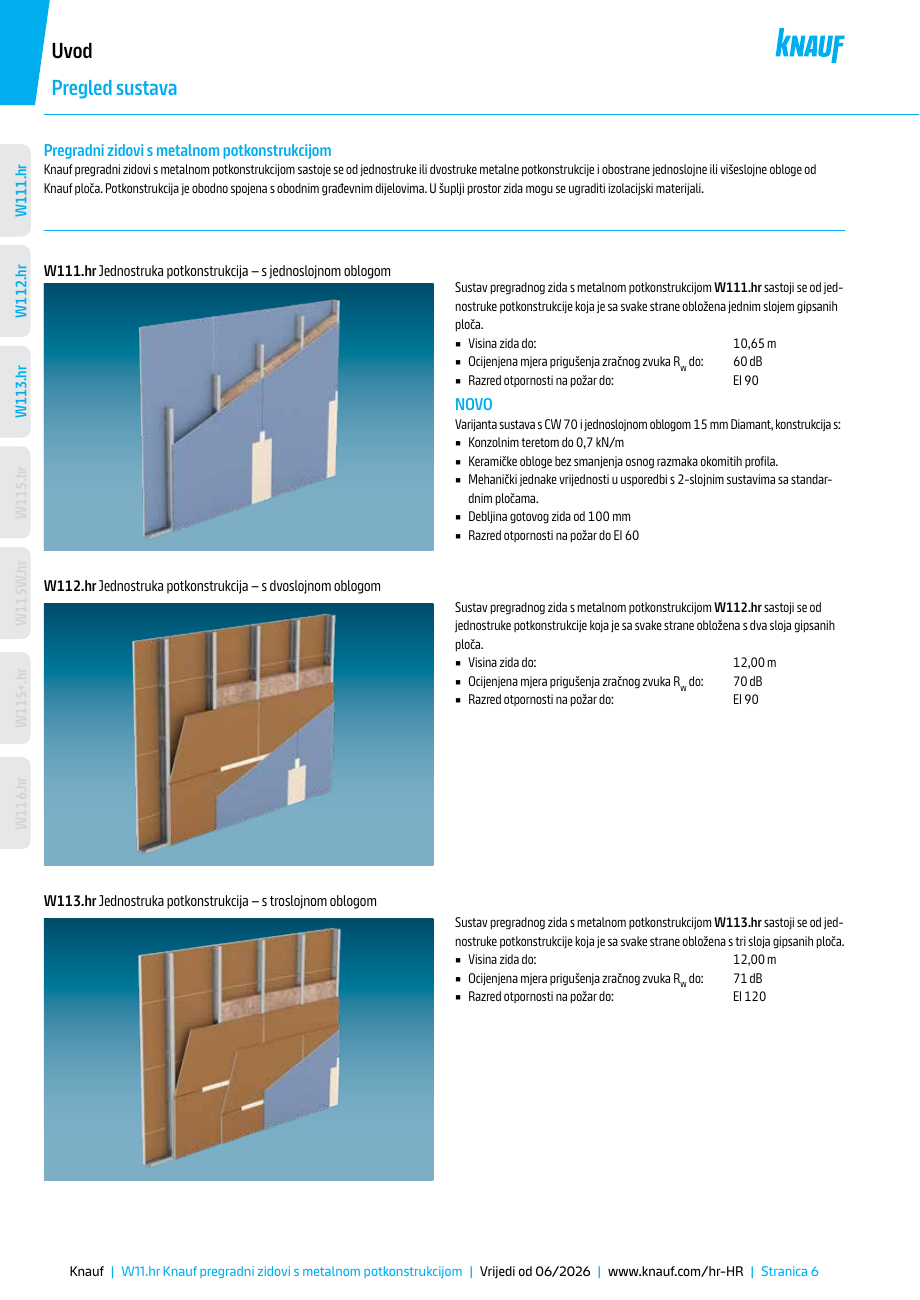

Knauf W111, W112 i W113: slojevi pregradnog zida, izvorna stranica 6

Povećaj prikaz

Knauf · izdanje 06/2026 · str. 6

W111, W112 i W113: slojevi pregradnog zida

Na prikazu usporedite broj slojeva ploča s obje strane iste vrste potkonstrukcije. U šupljini je prostor za predviđenu izolaciju i instalacije. Navedene najveće vrijednosti ne vrijede za svaku kombinaciju ploča i profila. Za svoj objekt treba odabrati točnu konfiguraciju iz cijelog lista.

Otvori stranicu u PDF-u Primjena sustava →

Tehnički prikaz sustava. Izvor: Knauf W11.hr - pregradni zidovi. Prikaz je sačuvan bez izmjena. Za izvedbu provjerite aktualnu dokumentaciju i zahtjeve projekta.

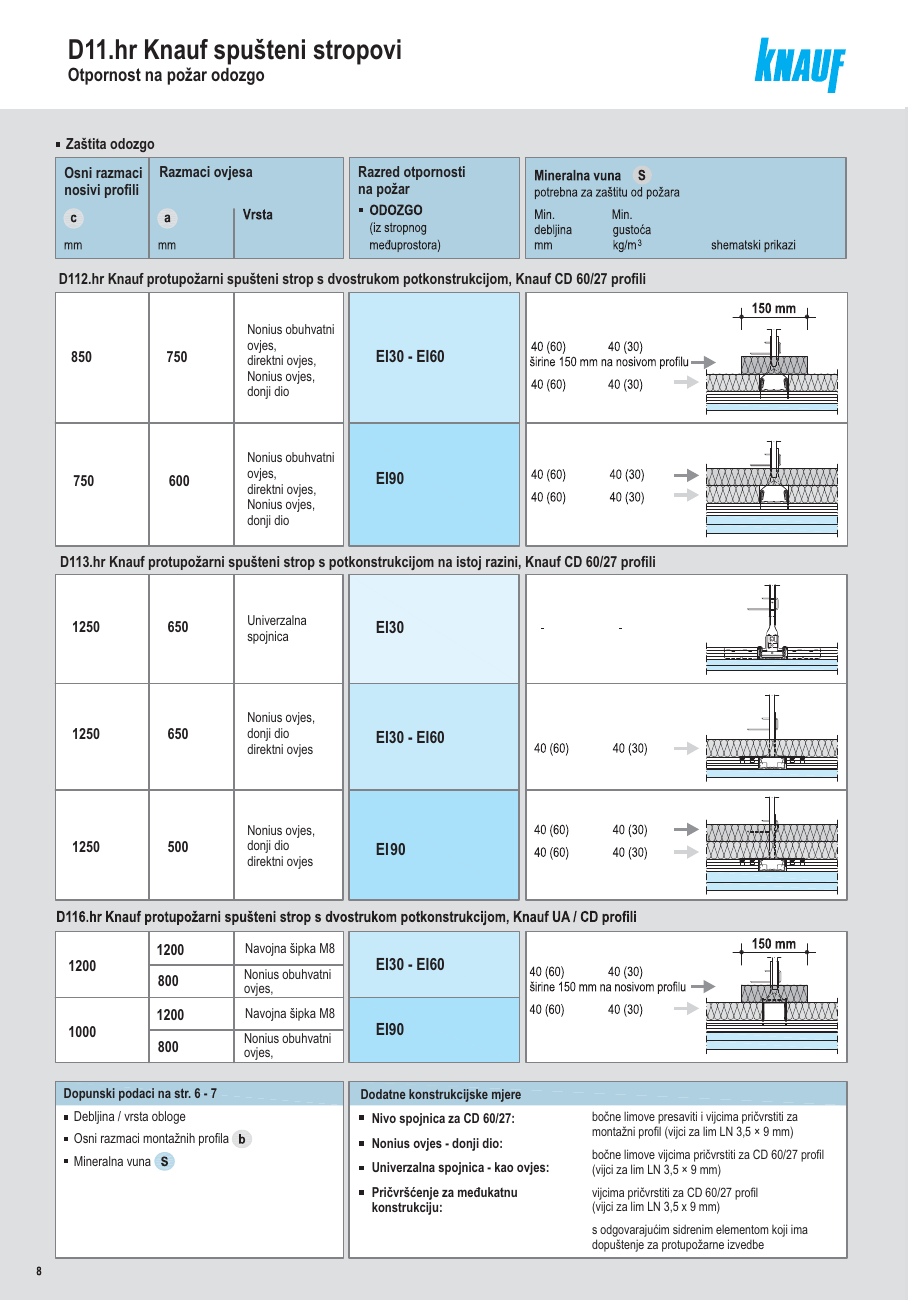

Knauf D11: protupožarni strop i raspored slojeva, izvorna stranica 8

Povećaj prikaz

Knauf · izdanje 04/2018 · str. 8

D11: protupožarni strop i raspored slojeva

Presjeci pokazuju izvedbe zaštite od požara odozgo, uključujući položaj vune i ovjese. Smjer izloženosti požaru dio je zahtjeva. Ovu stranicu treba čitati s prethodnim tablicama i napomenama, a ne kao samostalnu uputu za svaki spušteni strop.

Otvori stranicu u PDF-u Primjena sustava →

Tehnički prikaz sustava. Izvor: Knauf D11.hr - spušteni stropovi. Prikaz je sačuvan bez izmjena. Za izvedbu provjerite aktualnu dokumentaciju i zahtjeve projekta.

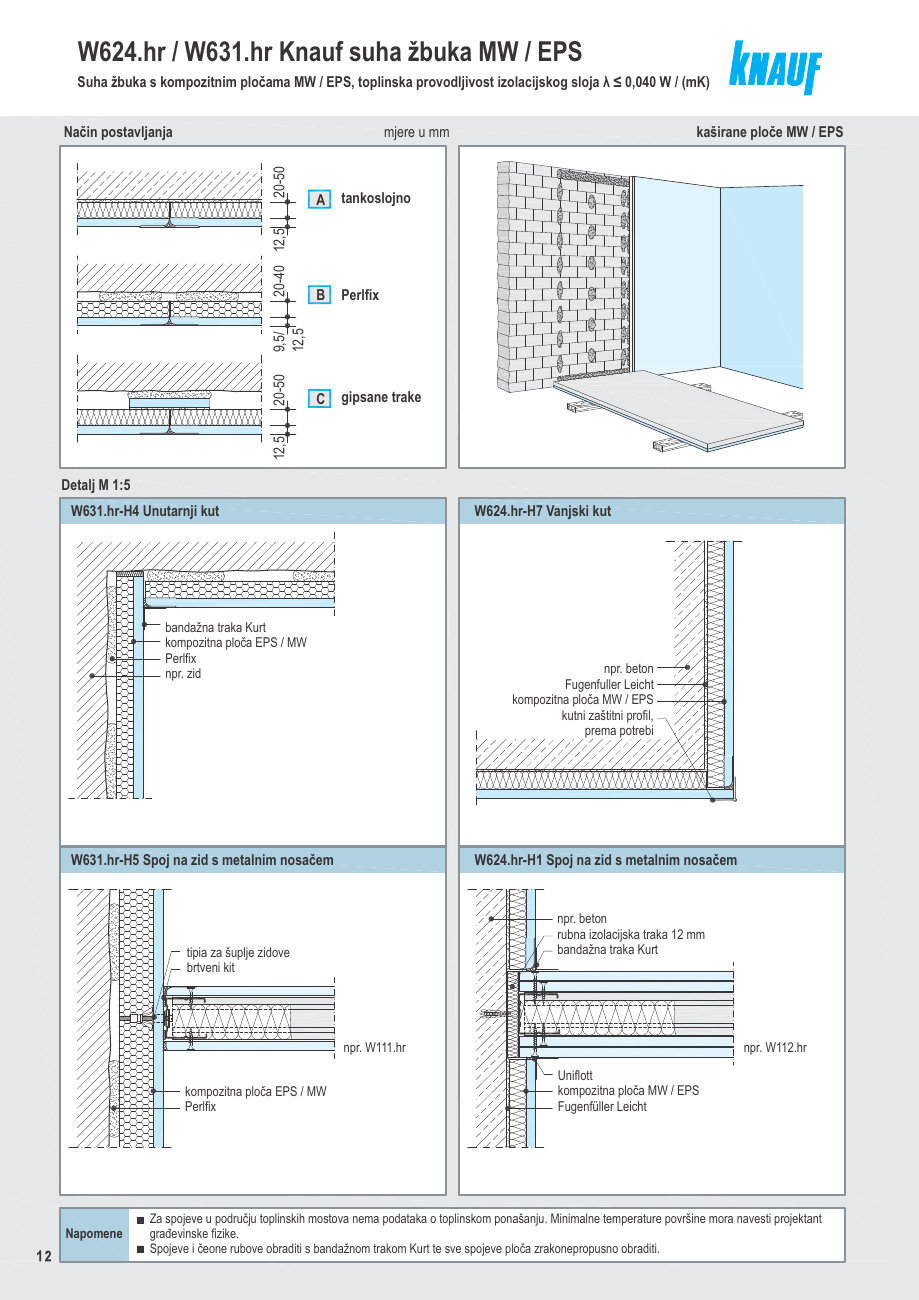

Knauf W624 i W631: obloge s izolacijskim slojem, izvorna stranica 12

Povećaj prikaz

Knauf · izdanje 01/2018 · str. 12

W624 i W631: obloge s izolacijskim slojem

Prikazani su načini postavljanja kompozitnih ploča i detalji kutova te spojeva s pregradom. Postojeća podloga i uvjeti unutarnje izolacije moraju se provjeriti prije odabira. Ovaj presjek nije izvedba samostojeće obloge na profilima.

Otvori stranicu u PDF-u Primjena sustava →

Tehnički prikaz sustava. Izvor: Knauf W61.hr - suha žbuka i zidne obloge. Prikaz je sačuvan bez izmjena. Za izvedbu provjerite aktualnu dokumentaciju i zahtjeve projekta.

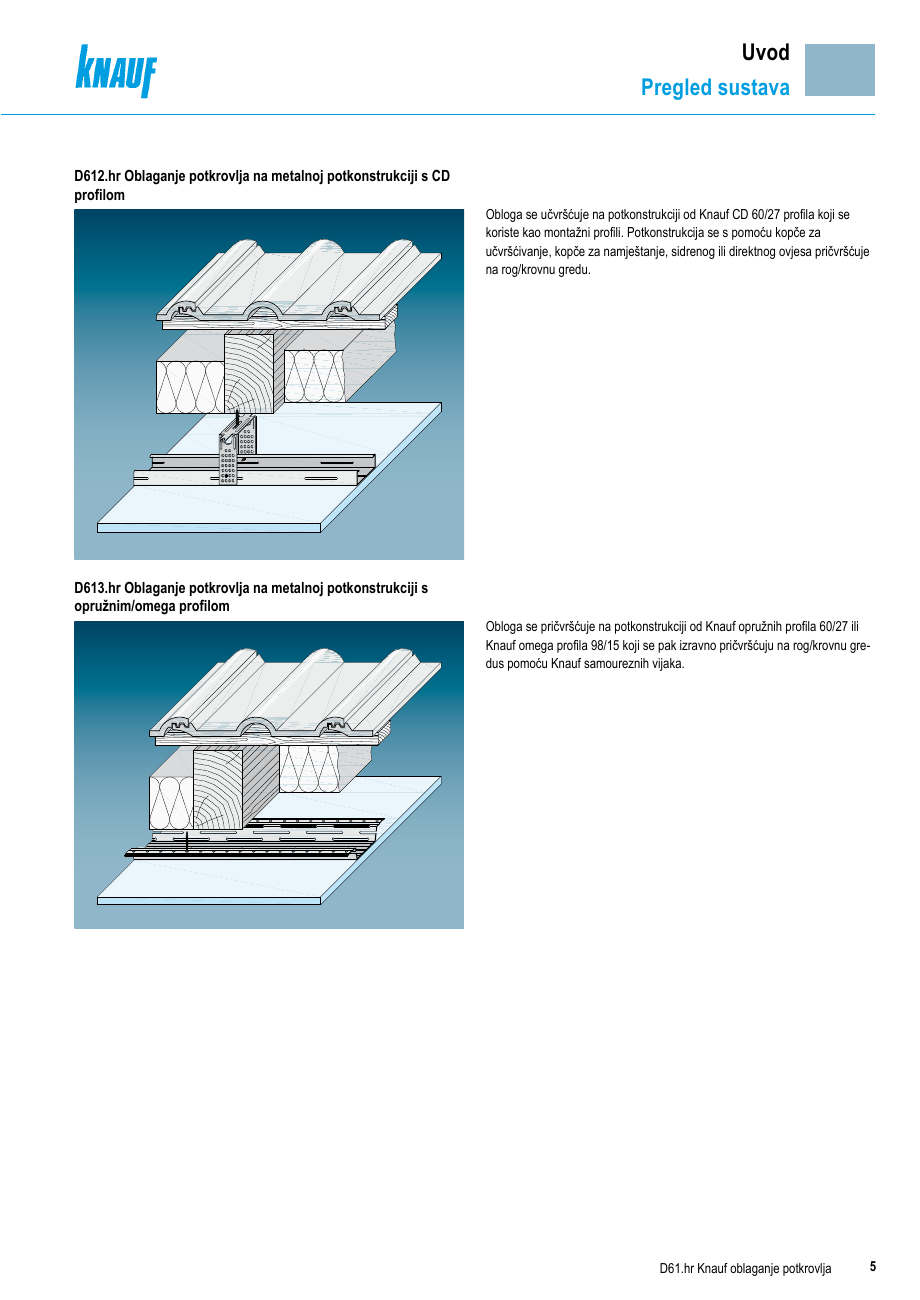

Knauf D612 i D613: oblaganje potkrovlja, izvorna stranica 5

Povećaj prikaz

Knauf · izdanje 03/2020 · str. 5

D612 i D613: oblaganje potkrovlja

Usporedite način pričvršćenja profila na krovnu konstrukciju. D612 koristi CD profile s pripadajućim pričvršćenjem, dok D613 prikazuje opružne odnosno omega profile. Prikaz obloge nije potpuni projekt toplinskih i parnih slojeva krova.

Otvori stranicu u PDF-u Primjena sustava →

Tehnički prikaz sustava. Izvor: Knauf D61.hr - oblaganje potkrovlja. Prikaz je sačuvan bez izmjena. Za izvedbu provjerite aktualnu dokumentaciju i zahtjeve projekta.
